Hartfeinbearbeitung

Zu unseren Hartfeinbearbeitungsverfahren gehören das Profilschleifen, Wälzschleifen, Innenrundschleifen und Außenrundschleifen, sowie das Hartdrehen und Bohrungshonen.

Außenrundschleifen

Das Außenrundschleifen wird zum Schleifen von Zylindern und Flächen am Außendurchmesser zylindrischer Teile eingesetzt. Durch unsere automatisierten, hochproduktiven CNC-Außenrundschleifmaschinen mit verschiedenen Schleifverfahren, wie z.B. CBN-Schälschleifen oder Korund-Einstechschleifen, bieten wir Ihnen die hochqualitative und gleichzeitig wirtschaftliche Herstellung eines breiten Spektrums an wellenförmigen Bauteilen.

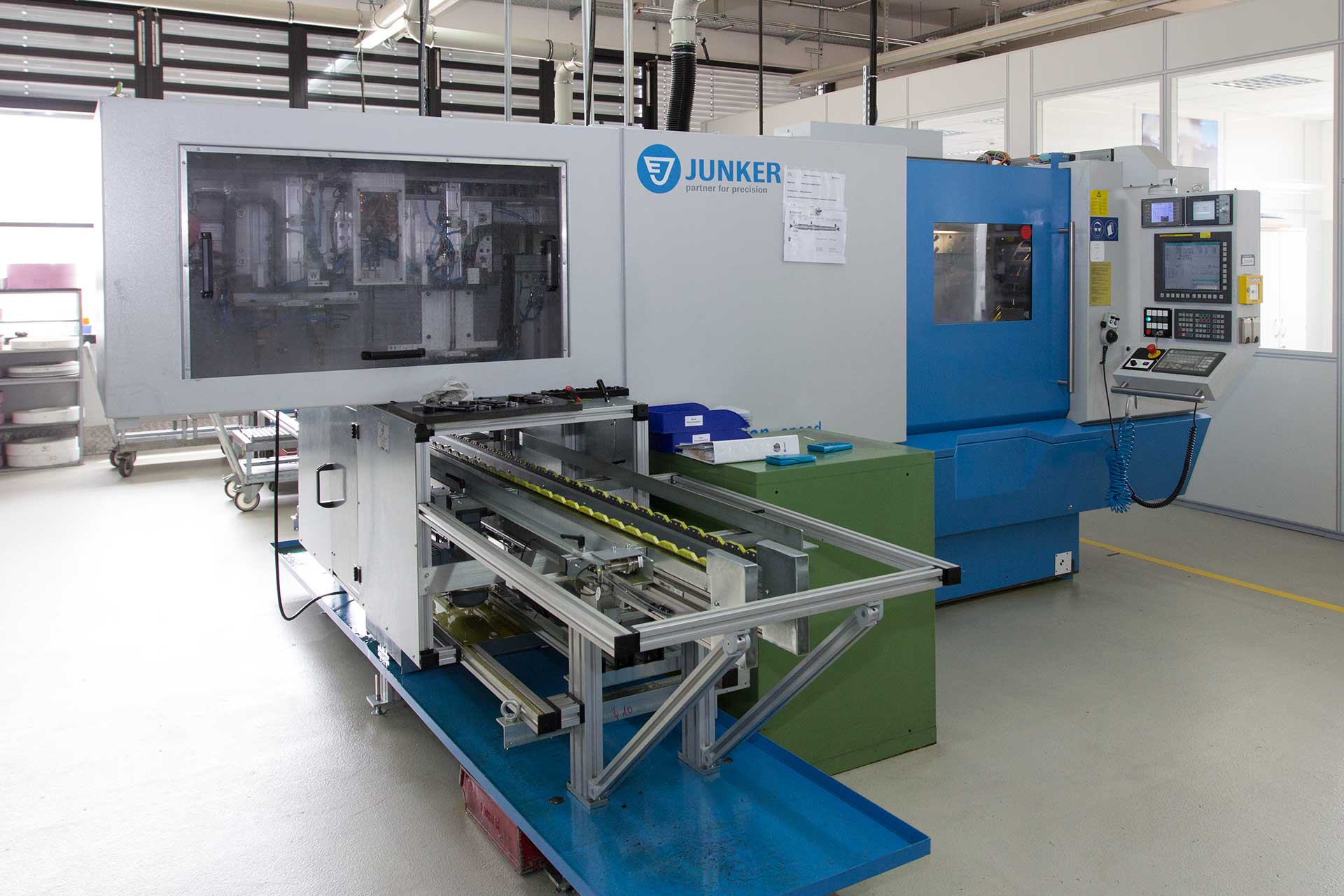

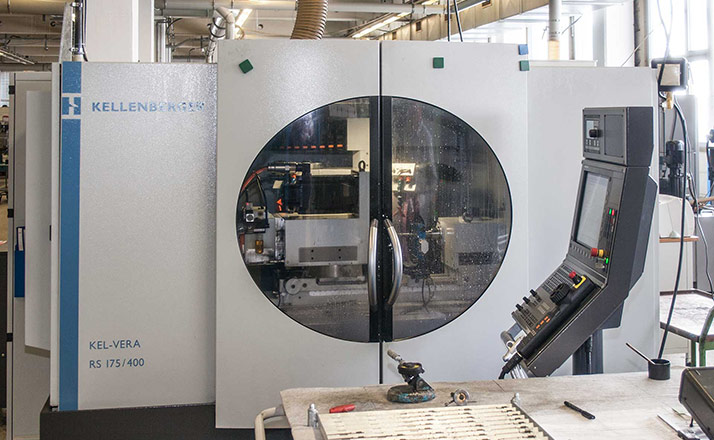

Unser Maschinenpark umfasst insgesamt 6 Außenrundschleifmaschinen zahlreicher namhafter Hersteller, wie Junker, Kellenberger oder Tschudin. Eine Auswahl sehen Sie hier

Technische Daten

  • CBN- und Korundschleifen mit frei wählbarem Scheibeneinstellwinkel
  • Max. Werkstückdurchmesser: 110 mm
  • Max. Werkstücklänge: 500 mm
  • Anzahl Schleifspindeln: 2

Innenrundschleifen

Das Innenrundschleifen ist ein Verfahren zum Schleifen von Bohrungen oder Flächen am Innendurchmesser zylindrischer Teile mit häufig unterschiedlich einschwenkbaren Schleifspindeln. Der Einsatz von hochproduktiven CNC-Innenrundschleifmaschinen ermöglicht die hochqualitative und gleichzeitig wirtschaftliche Herstellung eines breiten Teilespektrums.

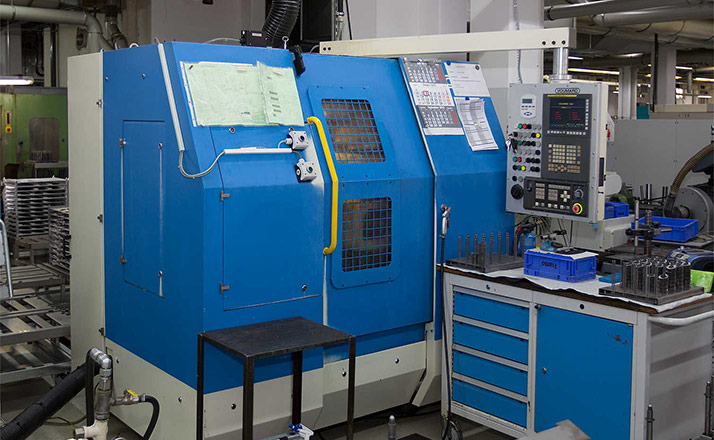

Unser Maschinenpark umfasst insgesamt 3 Innenrundschleifmaschinen namhafter Hersteller, wie beispielsweise Voumard.

Technische Daten

  • Korundschleifen von Stirnseiten und zylindrischen und konischen Bohrungen
  • Max. Werkstückdurchmesser: 180 mm
  • Max. Bohrungsdurchmesser: 90 mm
  • Anzahl Schleifspindeln: 3

Profilschleifen / Wälzschleifen

Durch den Einsatz von automatisierten CNC-Profil- und Wälzschleifmaschinen in verschiedenen Baugrößen, produzieren wir ein breites Spektrum an Verzahnungsteilen. Das Schleifen zeichnet sich im Vergleich zu anderen Verzahnungsverfahren durch die gute Bearbeitbarkeit harter Werkstoffe, die hohe Maß- und Formgenauigkeit sowie die geringe Welligkeit und Rauheit der geschliffenen Oberflächen aus. Durch langjähriges Knowhow unserer Schleifexperten setzen wir Ihre Qualitätsanforderungen hinsichtlich Maß und schleifbrandfreier Bauteile wirtschaftlich um.

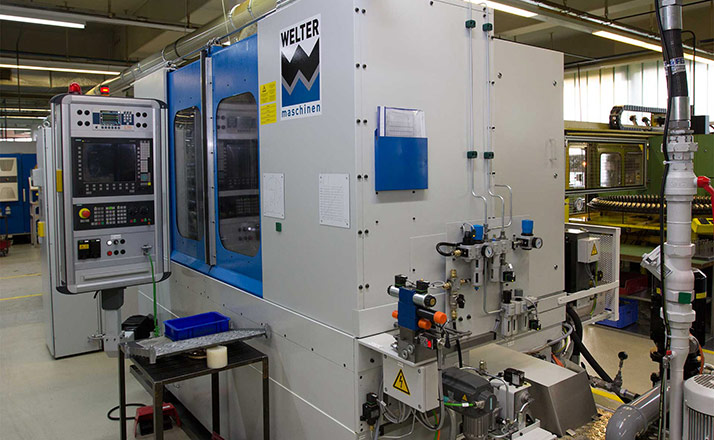

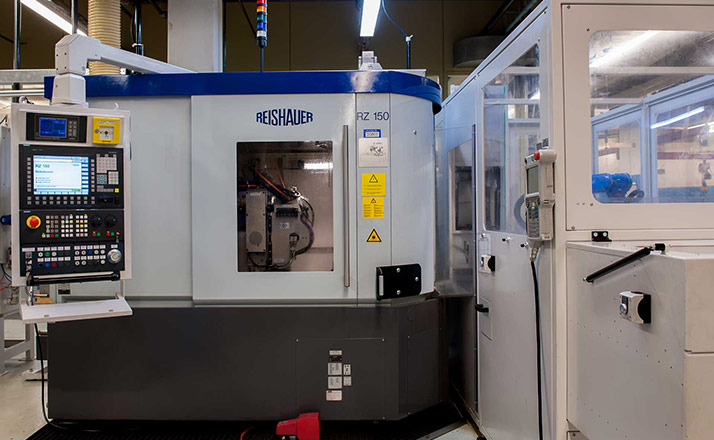

Unser Maschinenpark umfasst insgesamt 2 Wälzschleifmaschinen und 7 Profilschleifmaschinen namhafter Hersteller, wie beispielsweise Reishauer, Welter, Haas, SMS und Monnier & Zahner. Eine Auswahl sehen Sie hier.

Technische Daten

  • Wälzschleifen
    • Max. Werkstückdurchmesser: 150 mm
    • Max. Werkstücklänge: 350 mm
    • Modulbereich: 0,5 – 3
    • Max. Verzahnungsbreite: 100 mm
    • Max. Schrägungswinkel: +/-45°
  • Profilschleifen
    • Profile ins Volle schleifen
    • Max. Werkstückdurchmesser: 350 mm
    • Max. Werkstücklänge: 950 mm
    • Modulbereich: 0,3 – 12
    • Max. Verzahnungsbreite: 660 mm
    • Max. Schrägungswinkel: +/-60°

Honen

Das Honen zählt zu den zerspanenden Feinbearbeitungsverfahren. Durch den Einsatz von automatisierten, hochproduktiven CNC-Rundtischbohrungshonmaschinen zur Oberflächenbehandlung lässt sich die Maß- und Formgenauigkeit der Werkstücke verbessern.

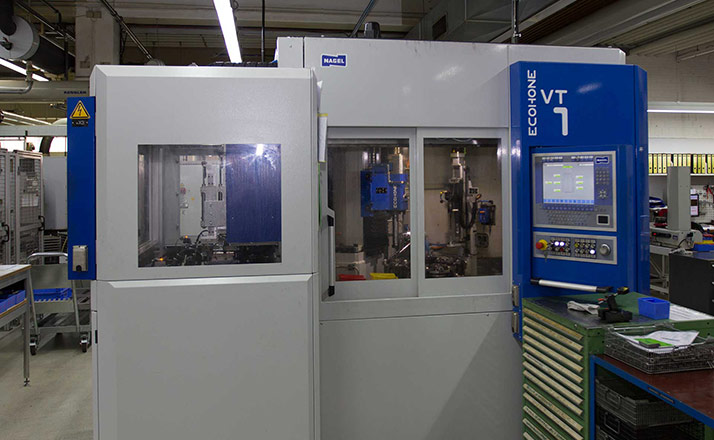

Unser Maschinenpark umfasst 2 Bohrungshonmaschinen der Hersteller Nagel und Sunnen.

Technische Daten

  • CBN- und Diamanthonen
  • Max. Bohrungsdurchmesser: 40 mm
  • Max. Werkstücklänge: 200 mm
  • Prozessbegleitende 100%-Prüfung
