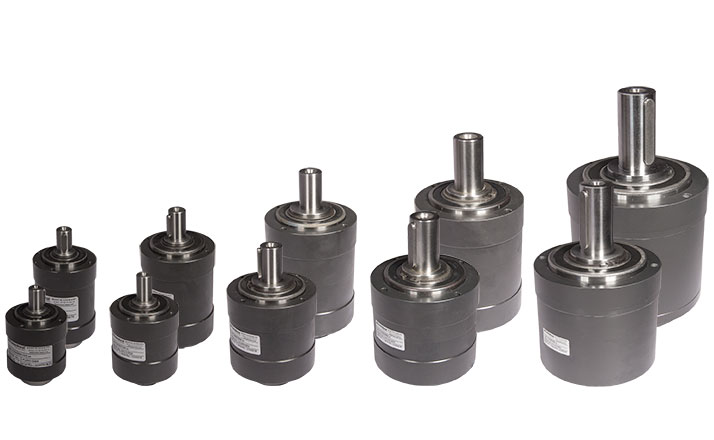

Planetengetriebe von Framo Morat bieten Ihnen sämtliche Möglichkeiten, denn keine Anwendung ist zu speziell, als dass wir nicht die passende Lösung dafür hätten. Die G-Serie umfasst die High-End Getriebe-Baureihen GSA, GSB, GSF (Inline), GSD (Flanschgetriebe) und GSBL (Winkelgetriebe) sowie die High-End Economy Baureihen GSN und GFE.

Bei komplett auf Ihre individuellen Spezifikationen zugeschnittenen, kundenspezifischen Antriebslösungen profitieren Sie von unserer über Jahrzehnte gewachsenen Entwicklungs- und Systemkompetenz.

High End

  • Verdrehspiel bis zu 1 arcmin
  • Hohe Verdrehsteifigkeit durch einteilige Gehäuse, Rillenkugellager und Kegelrollenlager
  • Erfüllt höchste Ansprüche an Positioniergenauigkeit

High End Economy

High End Economy Planetengetriebe
  • Nenn-Abtriebsdrehmomente bis zu 1562 Nm
  • Maximaler Schutz gegen Staub und Spritzwasser (IP65)
  • Erfüllt höchste Anforderungen an die Laufruhe

Linearsysteme

  • Mechanische Antriebssysteme für Präzisionsportalsysteme
  • Bis zu 300 m/min Prozessgeschwindigkeit
  • Positionier- und Wiederholgenauigkeit mit weniger als 1 μm Toleranz
  • Basierend auf dem Baukastenprinzip

Kundenspezifisch

Kundenspezifisches Planetengetriebe
  • Individuelle Auslegung von Material, Durchmesser, Lagerung, Zahnbreite etc. auf jeder Planetenstufe
  • Einwandfreie Anbindung an sämtliche Schnittstellen
  • Integration des Antriebes in Ihr Gesamt-System unter Berücksichtigung der Mechanik, Elektronik und Steuerungstechnik

Auswahlkriterien

  1. Übersicht technische Daten
    High EndHigh End Economy
    GSAGSBGSFGSDGSBLGSNGFE
    Durchmesser
    Getriebegehäuse (mm)
    50 / 70 / 90 / 120 / 16044 / 62 / 90 / 120 / 142 / 18062 / 75 / 100 / 142 / 18047 / 64 / 90 / 110 / 14044 / 62 / 90 / 120 / 142 / 18050 / 60 / 70 / 80 / 90 / 115 / 16050 / 70 / 90 /120 /145 / 180 / 220
    Nenn-Abtriebsmoment (Nm)18 – 65614 – 126645 – 126617 – 68314 – 126613 – 68813 – 1562
    Max. Beschleunigungsmoment (Nm)32 – 118125 – 227981 – 227930 – 122925 – 227922 – 112524 – 2812
    Not-Aus-Moment (Nm)54 – 196841 – 3799135 – 379850 – 204841 – 379938 – 206340 – 4686
    Übersetzung1-st.3, 4, 5, 7, 103, 4, 5, 7, 8, 103, 4, 5, 7, 104, 5, 7, 103, 4, 5, 7, 10, 16, 203, 4, 5, 7, 103, 4, 5, 7, 10
    2-st.15, 20, 25, 30, 35, 40, 50, 70, 10015, 20, 25, 30, 35, 50, 60, 70, 80, 10015, 20, 25, 30, 35, 40, 50, 70, 10020, 25, 35, 40, 50, 70, 10025, 30, 50, 70, 100, 140, 180, 20015, 20, 25, 30, 35, 40, 50, 70, 10015, 20, 25, 30, 35, 40, 50, 70, 100
    Verdrehspiel (arcmin)1-st.<=3 (opt. <=1)<=3 (opt. <=1)<=3 (opt. <=1)<=3 (opt. <=1)<=4 (opt. <=2)<=7<=7
    2-st.<=5 (opt. <=3)<=5 (opt. <=3)<=5 (opt. <=3)<=5 (opt. <=3)<=7 (opt. <=4)<=10<=10
  2. Eigenschaften
    AuswahlkriterienHigh EndHigh End Economy
    GSAGSBGSFGSDGSBLGSNGFE
    Drehzahl✓ ✓ ✓✓ ✓ ✓✓ ✓ ✓✓ ✓ ✓✓ ✓ ✓✓ ✓ ✓✓ ✓ ✓
    Drehmoment✓ ✓ ✓✓ ✓ ✓✓ ✓ ✓✓ ✓ ✓✓ ✓ ✓✓ ✓✓ ✓
    Übersetzungsvielfalt✓ ✓✓ ✓✓ ✓✓ ✓✓ ✓ ✓✓ ✓✓ ✓
    Verdrehspiel✓ ✓ ✓✓ ✓ ✓✓ ✓ ✓✓ ✓ ✓✓ ✓ ✓✓ ✓✓ ✓
    Lebensdauer✓ ✓ ✓✓ ✓ ✓✓ ✓ ✓✓ ✓ ✓✓ ✓ ✓✓ ✓ ✓✓ ✓ ✓
    Schutzklasse✓ ✓ ✓✓ ✓ ✓✓ ✓ ✓✓ ✓ ✓✓ ✓ ✓✓ ✓ ✓✓ ✓ ✓
    Radialkraft✓ ✓ ✓✓ ✓✓ ✓ ✓✓ ✓ ✓✓ ✓✓ ✓✓ ✓
    Axialkraft✓ ✓ ✓✓ ✓✓ ✓ ✓✓ ✓ ✓✓ ✓✓ ✓✓ ✓
    Geräusch✓ ✓✓ ✓ ✓✓ ✓ ✓✓ ✓ ✓✓ ✓✓ ✓ ✓✓ ✓
    Gewicht✓ ✓✓ ✓✓ ✓✓ ✓✓ ✓
null

High End

Das High-End Planetengetriebesortiment setzt sich aus den Baureihen GSA, GSB, GSF (Inline), GSD (Flanschgetriebe) und GSBL (Winkelgetriebe) zusammen. Alle Baureihen sind mit einer geschliffenen Schrägverzahnung, einteiligen Planetenträgern und vollnadliger Radlagerung ausgestattet. Die Gehäuse sind aus einem einteiligen, robusten Gehäuse aufgebaut. Dies verbessert die Getriebesteifigkeit und ermöglicht die Aufnahme höherer Lasten. Die Sonnenritzel werden zusätzlich gelagert, um ein ruhigeres Laufverhalten sicherzustellen. Die 2-stufigen Ausführungen sind bauraumoptimiert konstruiert. Die Eintriebsstufe ist aufgrund der geringeren Momente kleiner dimensioniert als die Abtriebsstufe.

GSA

Planetengetriebe Typ GSA
  • Geringes Verdrehspiel für höchste Präzision, Standard bis <=3 arcmin, optional bis <= 1arcmin
  • Hohe Radial- und Axialkräfte zulässig
  • Einfache Montage ohne Zwischenflansch

GSB

Planetengetriebe GSB-Baureihe
  • Geringes Verdrehspiel für höchste Präzision, Standard bis <=3 arcmin, optional bis <= 1arcmin
  • Hohes Drehmomentniveau
  • Optimaler Korrosionsschutz für gesamtes Gehäuse inkl. Abtriebsseite

GSF

Planetengetriebe Typ GSF
  • Hohes Drehmomentniveau durch doppelte Lagerung
  • Hohe Torsionssteifigkeit
  • Optimaler Schutz vor Staubpartikeln und Strahlwasser

GSD

Planetengetriebe GSD-Baureihe
  • Kompakte Bauweise
  • Höchste Torsionssteifigkeit
  • Hohe Radial- und Axialkräfte zulässig

GSBL

Planetengetriebe GSBL-Baureihe
  • Rechtwinklige Ausführung zur Anwendung in begrenztem Bauraum
  • Hohes Drehmomentniveau
  • Bis Übersetzung i = 200 in 2-stufiger Ausführung

High End Economy

Die High-End Economy Baureihen GSN und GFE sind mit geschliffenen, schrägverzahnten Präzisionskomponenten ausgestattet, welche für ein geringes Laufgeräusch, hohe Laufruhe und eine überdurchschnittliche Drehmomentaufnahme sorgen. Sie besitzen eine vollnadelige Planetenradlagerung, welche insbesondere auf hohe Drehmomente ausgelegt ist. Die Planetenträger werden als Käfig aus Vollmaterial gefertigt. Dies erhöht die Laufruhe, bei gleichzeitiger Verbesserung der Positioniergenauigkeit und Reduzierung des Verdrehspiels.

GSN

Planetengetriebe GSN-Baureihe
  • Geringes Laufgeräusch durch geschliffene Schrägverzahnung
  • Hohe Leistungsdichte
  • Schutzklasse IP65

GFE

Planetengetriebe GFE-Baureihe
  • Große Gehäusedurchmesser bis 220 mm
  • Max. Antriebsdrehzahl bis 10.000 min-1
  • Lebensdauer 30.000 h

Modulare Linearsysteme

Vorteile im Überblick:

  • Mechanische Antriebssysteme für Präzisionsportalsysteme
  • Bis zu 300 m/min Prozessgeschwindigkeit
  • Positionier- und Wiederholgenauigkeit mit weniger als 1 μm Toleranz
  • Basierend auf dem Baukastenprinzip

Moderne Portalsysteme sind auf höchste Präzision und hochdynamische Konturierung ausgelegt. Die Systeme werden zur Bearbeitung von ebenen Blechteilen, in automatisierten Montagesystemen oder für das Laserschneiden von Schablonen eingesetzt. Moderne Laserschneidportale für anspruchsvolle Bearbeitungsaufgaben erreichen bis zu 300 m/min Prozessgeschwindigkeit und überzeugen durch eine hohe Positionier- und Wiederholgenauigkeit mit weniger als 1 μm Toleranz.

In den Fahrwerken der Portale sorgen Linearsysteme von Framo Morat – bestehend aus Planetengetriebe, Ritzel und Zahnstange – zuverlässig für den dynamischen und positionsgenauen Bewegungsablauf.
Link zum Prospekt

High End Planetengetriebe GSD

Hochpräzisions-Ritzel

Hochpräzisions-Zahnstangen

High End Linearsysteme

Kundenspezifische Planetengetriebe

Vorteile im Überblick:

  • Individuelle Auslegung von Material, Durchmesser, Lagerung, Zahnbreite etc. auf jeder Planetenstufe
  • Einwandfreie Anbindung an sämtliche Schnittstellen
  • Integration des Antriebes in Ihr Gesamt-System unter Berücksichtigung der Mechanik, Elektronik und Steuerungstechnik

„Ihre Idee – Unser Antrieb“: Nach diesem Motto haben wir mit Antriebslösungen für zahlreiche Anwendungen und Branchen Maßstäbe gesetzt. Unsere Kunden schätzen uns als erfahrenen Entwicklungspartner, der am Ende des Prozesses ein technisch wie ökonomisch überzeugendes Ergebnis liefert. Viele innovative Spezialsysteme mit einem Planetengetriebe als Kernelement sind so bereits entstanden und sind heute als Antrieb in der Automationstechnik, im Maschinenbau oder in der Verpackungsindustrie im Einsatz. Weitere Anwendungsbeispiele finden Sie hier…

Dieser Erfahrungsschatz kommt Ihnen zugute. Sie profitieren von unserer Systemkompetenz, die wir uns durch die technische Umsetzung zahlreicher Antriebslösungen angeeignet haben.
