Compacta AG160

Standardausführung:

  • Drehstrommotor
  • Klemmkasten
  • beliebige Übersetzung
  • Thermoschutz
  • IP 54

Der Aufsteck-Getriebemotor Compacta AG160 mit dem optional integrierten Schaltautomat bietet je nach Übersetzung eine Abtriebsdrehzahl  von 0,45 bis 8,3 min-1 und ein Nennmoment bis zu 1600 Nm. Der Getriebemotor zeichnet sich durch seine kompakte Bauweise aus und ist daher hervorragend für Anwendungen im Reversierbetrieb mit engen Einbauverhältnissen geeignet. In der Standardausführung sind die Getriebemotoren spritzwassergeschützt (IP54), optional strahlwassergeschützt (IP65) und explosionsgeschützt nach ATEX 95. Weitere Optionen erhöhen die Anzahl der Anwendungsmöglichkeiten substantiell.

Darüber hinaus sind bei größeren Stückzahlen auch konstruktive Anpassungen denkbar, um den Getriebemotor individuell an bestimmte Anforderungen anzupassen. Bereits realisierte Projekte finden Sie hier.

Die Compacta-Baureihe deckt mit den drei weiteren Baugrößen MR6, MS12, MR30 Abtriebsdrehzahlen von 0,45 bis 193 min-1 und einen Drehmomentbereich von 10 bis 1600 Nm ab.

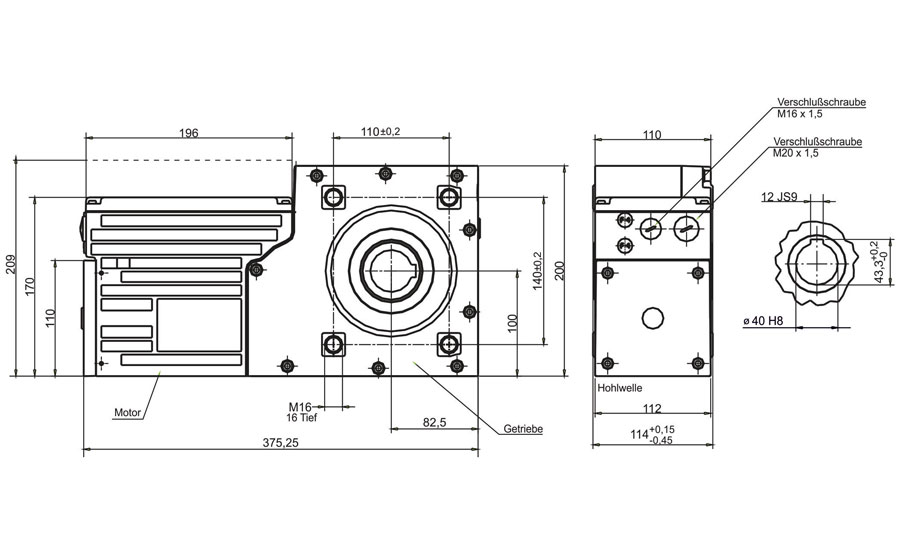

Maße für Standardantrieb

Optionen

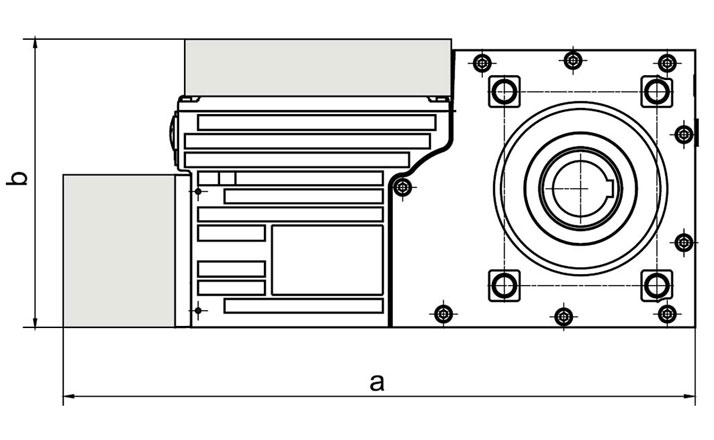

Optionen mit Maßangaben [mm] a b
Federdruck-Einscheibenbremse 435 (-)
Nothandkurbel 486 (-)
Schaltautomat Version 1 (-) 209
Schaltautomat Version 2 / 2P (-) (-)

(-) bedingt keine Maßänderung
(x) Weitere bzw. fehlende Maße entnehmen Sie bitte den Datenblättern des Katalogs

Drehstrommotoren – 3×230/400V-50Hz

Abtriebs-
drehzahl
n2 min-1
Nenndrehmoment
Nm (60% ED)
Über-
setzung
Motor-
drehzahl
n1 min-1
Motorleistung
kW
Selbst-
hemmung
Max.Endschalterbereich
Umdr. am Abtrieb
8,30 720 339 : 1 2800 1,1 So 45
5,70 960 490 : 1 2800 1,1 So 45
3,70 1400 764 : 1 2800 1,1 So 45
2,90 1000 490 : 1 1400 0,60 So 45
1,80 1530 764 : 1 1400 0,60 So 45
0,90 1600 3111 : 1 2800 1,1 Sd 45
0,45 1600 3111 : 1 1400 0,60 Sd 45

So = keine Selbsthemmung; Ss = statische Selbsthemmung; Sd= dynamische Selbsthemmung

Nehmen Sie bitte bei folgenden Betriebsbedingungen Kontakt mit dem Hersteller auf:
• Temperaturen unter 0°C (Wechselstrom und Gleichstrom unter 10°C)
• Temperaturen über 40°C
• Starke Vibrationen
