Compacta MR6

Standardausführung:

  • Drehstrommotor
  • Klemmkasten
  • Hohlwelle 1.4104 (Nirosta)
  • beliebige Übersetzung
  • Thermoschutz
  • IP 54

Der Aufsteck-Getriebemotor Compacta MR6 mit dem optional integrierten Schaltautomat bietet je nach Übersetzung eine Abtriebsdrehzahl  von 2,9 bis 100 min-1 und ein Nennmoment bis zu 60 Nm. Der Getriebemotor zeichnet sich durch seine kompakte Bauweise aus und ist daher hervorragend für Anwendungen im Reversierbetrieb mit engen Einbauverhältnissen geeignet. In der Standardausführung sind die Getriebemotoren spritzwassergeschützt (IP54), optional strahlwassergeschützt (IP65) und explosionsgeschützt nach ATEX 95. Weitere Optionen erhöhen die Anzahl der Anwendungsmöglichkeiten substantiell.

Darüber hinaus sind bei größeren Stückzahlen auch konstruktive Anpassungen denkbar, um den Getriebemotor individuell an bestimmte Anforderungen anzupassen. Bereits realisierte Projekte finden Sie hier.

Die Compacta-Baureihe deckt mit den drei weiteren Baugrößen MS12, MR30 und AG160 Abtriebsdrehzahlen von 0,45 bis 193 min-1 und einen Drehmomentbereich von 10 bis 1600 Nm ab.

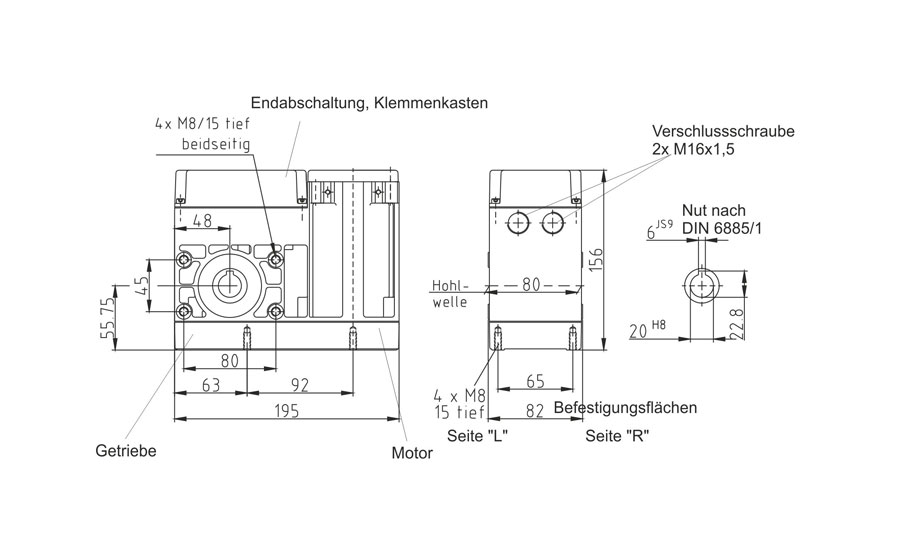

Maße für Standardantrieb

Optionen

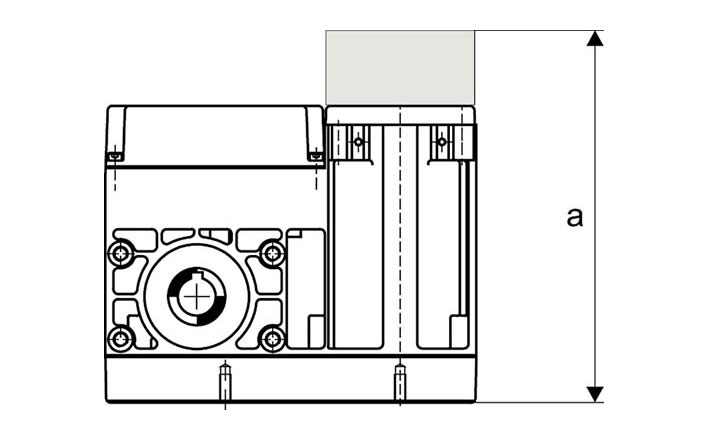

Optionen mit Maßangaben [mm] a
Wechselstrommotor (-)
Gleichstrommotor 200
Federdruck-Einscheibenbremse 210
Potentiometer (-)
diverse Schaltautomaten (-)

(-) bedingt keine Maßänderung
(x) Weitere bzw. fehlende Maße entnehmen Sie bitte den Datenblättern des Katalogs

Drehstrommotoren – 3×230/400V-50Hz

Abtriebs-
drehzahl
n2 min-1
Nenndrehmoment
Nm (30% ED)
Über-
setzung
Motor-
drehzahl
n1 min-1
Motorleistung
kW
Selbst-
hemmung
Max.Endschalterbereich
Umdr. am Abtrieb
100 10,5 27:1 2700 0,22 So 275
80 13 34:1 2700 0,22 So 275
67 15 40:1 2700 0,22 So 184
54 19 50:1 2700 0,22 So 184
34 26 80:1 2700 0,22 So 92
27 33 100:1 2700 0,22 So 92
17 40 160:1 2700 0,22 Ss 46
14 50 200:1 2700 0,22 Ss 46
12 44 224:1 2700 0,22 Sd 33
10 55 280:1 2700 0,22 Sd 33
8 60 (20%ED) 160:1 1300 0,15 Ss 46
6 60 (20%ED) 224:1 1300 0,15 Sd 33
4,8 60 (20%ED) 280:1 1300 0,15 Sd 33
3,6 55 (20%ED) 360:1 1300 0,15 Sd 21
2,9 55 (20%ED) 450:1 1300 0,15 Sd 21

So = keine Selbsthemmung; Ss = statische Selbsthemmung; Sd= dynamische Selbsthemmung

Wechselstrommotoren – 1x230V-50Hz

Abtriebs-
drehzahl
n2 min-1
Nenndrehmoment
Nm (15% ED)**
Über-
setzung
Motor-
drehzahl
n1 min-1
Motorleistung
kW
Selbst-
hemmung
100 6,0 27:1 2700 0,09 So
80 7,5 34:1 2700 0,09 So
67 8,5 40:1 2700 0,09 So
54 10,5 50:1 2700 0,09 So
34 14,5 80:1 2700 0,09 So
27 18,0 100:1 2700 0,09 So
17 21,0 160:1 2700 0,09 Ss
14 26,5 200:1 2700 0,09 Ss
12 22,0 224:1 2700 0,09 Sd
10 27,5 280:1 2700 0,09 Sd
8 33,5 160:1 1300 0,07 Ss
6 35,0 224:1 1300 0,07 Sd
4,8 43,5 280:1 1300 0,07 Sd
3,6 54,0 360:1 1300 0,07 Sd
2,9 55,0 450:1 1300 0,07 Sd

So = keine Selbsthemmung; Ss = statische Selbsthemmung; Sd= dynamische Selbsthemmung
** Die angegebenen Wechselstromdrehmomente sind Dauerbetriebsmomente (innerhalb der jeweiligen ED). Das Anlaufmoment beträgt teilweise nur 66% der Katalogangabe. Bei max. Drehmomentbedarf empfiehlt sich Rücksprache mit dem Werk.

24V DC Permanentmagnetmotor

Abtriebsdrehzahl
n2 min-1
Nenndrehmoment
Nm
Selbsthemmung Übersetzung
65 7 So 27:1
51,5 8,75 So 34:1
44 10 So 40:1
35 12 So 50:1
22 16,5 So 80:1
17,5 20,5 So 100:1
11 24,5 So 160:1
9 30,5 Ss 200:1
8 25 Ss 224:1
6 31 Ss 280:1
5 38,5 Sd 360:1
4 47,5 Sd 450:1

So = keine Selbsthemmung; Ss = statische Selbsthemmung; Sd= dynamische Selbsthemmung
P = 0,12 kW
IN = 10,5A
20% Einschaltdauer
Die Abtriebsdrehzahl von Compacta-Antrieben mit DC-Motor ist belastungsabhängig.

Bitte beachten: Motor und Getriebe sind kurzzeitig 50% überlastbar. Bei Wechsel- und Gleichstrommotoren kann es dabei zum Motorstillstand kommen.

Nehmen Sie bitte bei folgenden Betriebsbedingungen Kontakt mit dem Hersteller auf:
• Temperaturen unter 0°C (Wechselstrom und Gleichstrom unter 10°C)
• Temperaturen über 40°C
• Starke Vibrationen
